产品详情
防爆气动蝶阀
|
在线客服
产品详情

防爆气动蝶阀简介:
防爆气动蝶阀主要由气动执行机构和蝶阀组成,另加附件防爆电磁换向阀、防爆限位开关、防爆定位器、手操机构等,按连接形式不同可分为法兰式与对夹式,根据使用条件选用不同的密封材质,分为硬密封(高温高压)和软密封(常温常压)。气动防爆蝶阀主要用来做截断介质使用,亦可根据工况需要装配上阀门定位器,输入4-20mA模拟量及0.4-0.7Mpa气源压力对介质流量、压力等进行调节控制。

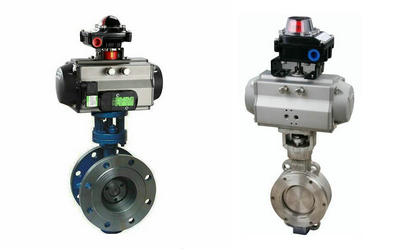

                      气动法兰防爆蝶阀                           气动对夹式防爆蝶阀

防爆气动蝶阀应用范围:
气动防爆蝶阀适用于易燃易爆的气体、液体、粉尘等介质,且防爆等级为EXdII BT4隔爆型。可广泛用于给排水、污水、水处理环保、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业。

防爆气动蝶阀技术参数:

公称通径DN50~DN1200(MM)
公称压力PN0.6、1.0、1.6、2.5MPa
连接方式对夹式或法兰连接
驱动形式气动控制(气源驱动,压缩空气4~7bar)
密封材质软密封(≤180℃)、金属密封(≤450℃)
动作范围0~90°
泄露量按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
阀体材质碳钢、不锈钢304、316
作用方式单作用(常开,常闭)、双作用(气开,气关)
控制形式开关型(开关两位控制)、调节型(定位器4-20mA模拟量控制)


防爆型气动蝶阀附件可选:
回讯器:也叫限位开关,远程反馈开关信号 (普通型、防爆型可选);
电磁阀:双作用选二位五通、单作用选二位三通(普通、防爆;多种电压可选);
三联件:可对气源起稳压、过滤作用;
手轮机构:在气源故障情况下,转动手轮机构,可实现手动开、关阀;
电-气定位器:输入4~20mA信号,实现阀门调节功能(普通、防爆可选)。

防爆气动蝶阀外型结构:

                               防爆气动法兰蝶阀结构图                                          防爆气动对夹式蝶阀结构图

防爆气动蝶阀性能规范:

供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件防爆定位器、防爆电磁阀、空气过滤减压器、保位阀、防爆行程开关、防爆阀位传送器、手轮机构等
