气动薄膜波纹管调节阀
|
在线客服
产品详情

  • 阀门型号:ZJHB
    通径规格:DN25~DN300mm
    结构形式:单座、笼式导向型、套筒平衡式阀芯
    阀体材质:铸钢(WCB)、不锈钢(304、316、316L)
    公称压力:PN16、PN40、PN64
    适用温度:波纹管密封型-40~+350℃
    应用范围:易燃易爆易挥发,及有毒或者珍贵介质
    产品特点:杜绝介质外漏、密封性能好、使用寿命长



气动波纹管调节阀概述:

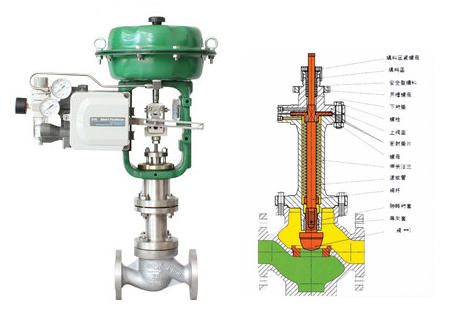

气动波纹管密封调节阀由多弹簧气动薄膜执行器及波纹管密封调节阀阀体组成,阀盖处采用波纹管加填料双重密封,从根本上杜绝了介质外漏的可能性,适用于极素养、易燃易爆易挥发,及有毒或者珍贵介质的流量压力控制,也可用于真空场合。

气动波纹管调节阀特点:
气动波纹管密封调节阀就是在密封元件外面加了一层保护膜,防止带腐蚀性的介质直接接触密封元件,而且在介质压力增大时,波纹管随之伸长,降低介质对密封面造成冲击,在腐蚀性很强的介质工况下,还可以采用双波纹管结构密封。

气动波纹管调节阀参数:

阀体
形      式直通铸造阀
公称通径20、25、32、40、50、65、80、100、125、150、200mm
公称压力PN16、40、64bar
法兰标准JB/T79.1-94、792-94等
材      料铸钢( ZG230450)、铸不锈钢(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上   阀   盖标准型:-17-230℃   散热型:230-450℃   低温型:-60--196℃   波纹管密封型:-40-350℃
阀盖形式螺栓压紧式
填      料V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
结构形式波纹管密封



阀内组件
阀芯型式单座柱塞型、笼式导向型、套筒平衡式阀芯
流量特性等百分比特性和线性特性
材      料不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等






气动波纹管调节阀执行器:
执行机构
型      式ZHA/B多弹簧薄膜执行机构
型      号ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
有效面积cm23503505609001400
行程mm10、16254040、60100
弹簧范围 KPa20-100(标准)20-6060-10040-20080-240
膜片材料丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力140-400KPa
气源接口RCl/4"
环境温度-30-70℃



阀作用形式
气关式(B)- 失气时阀位开(FO);气开式(K)一失气时阀位关(FC)


附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
