自力式阀前压力调节阀概述：
ZZYP-16K自力式阀前压力调节阀是指泄压、稳压（用于阀前压力调节）的自动控制，也可通俗的称之为背压阀，主要通过感应阀前压力的变化，来调整阀芯打开的开度，从而实现控制阀前压力在设定点。自力式阀前压力调节阀由控制阀门、执行器和一个设定压力的弹簧组成，适用于非腐蚀性的液体、气体和蒸汽，在系统管道中起阀前压力控制的作用，当阀前压力升高时，控制阀开启。
自力式阀前压力调节阀特点：
自力式阀前压力调节阀**的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整，直接利用被调介质的能量，来操纵调节机构，从而实现自动控制，具有动作灵敏，密封性好，压力设定点波动力小等优点！
自力式阀前压力调节阀参数：
| 技术参数 |
| 公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
| 公称压力 | PN1.6、4.0MPa |
| 法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
| 阀体材料 | 铸钢、铸不锈钢 |
| 阀芯材料 | 硬密封：不锈钢 |
| 软密封：不锈钢镶嵌橡胶圈 |
| 压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |
自力式阀前压力调节阀工作原理： 自力式压力调节阀用于控制阀前压力的调压阀，阀的作用方式为压开型，介质由箭头方向流入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。同理，如果当阀前力降低，作用在膜片上的力减小，由弹簧的反作用力，带动阀芯，使阀门开启度减小，直到阀后压力上升到设定值为止。 自力式阀前压力调节阀温度范围： | 允许工作温度 |
| 公称通径 |
| 15-125mm | 150-250mm |
密封型式 |
硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长≤200℃ |
| 冷却罐和散热≤200℃ | 冷却罐和加长≤200℃ |
| 软密封 | ≤150℃ |

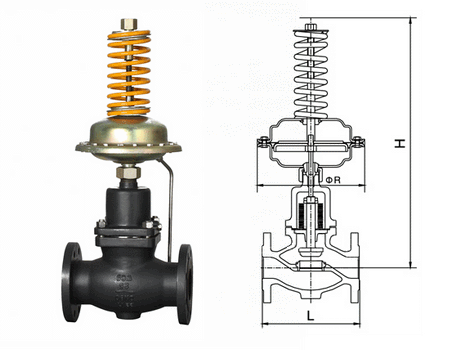

| 结构组成 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 阀体 | 阀座 | 阀轴 | 阀盖 | 膜盖 | 膜片 | 弹簧 | 调节螺母 | 导压管 | 波纹管 | 平衡膜片 | 充注阀 |
